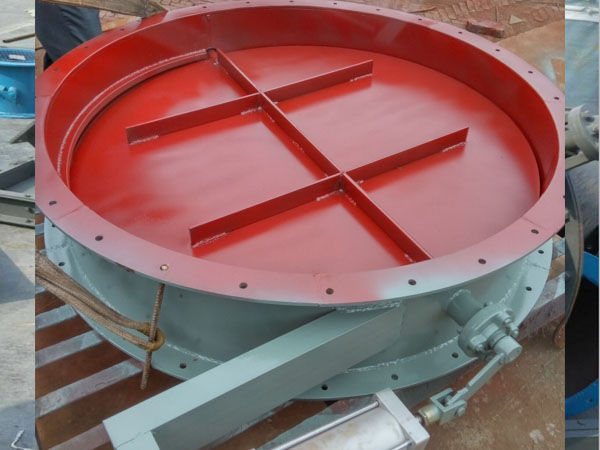

通風蝶閥采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。體內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。

產品特點：

1、采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便

2、使用壽命長,可以多工位安裝，不受介質流向影響

工作原理：

蝶閥是用圓盤式啟閉件往復回轉90°左右來開啟、關閉或調節介質流量的一種閥門。蝶閥不僅結構簡單、體積小、重量輕、材料耗用省、安裝尺寸小、驅動力矩小、操作簡便、迅速，并且還可以同時具有良好的流量調節功能和關閉密封特性，是近十幾年來發展快的閥門品種之一。蝶閥的使用非常廣泛。其使用的品種和數量仍在繼續擴大，并向高溫、高壓、大口徑、高密封性、長壽命、優良的調節特性，以及一閥多功能發展。其可靠性及其他性能指標均達到較高水平。

隨著防化學腐蝕的合成橡膠在蝶閥上的應用，蝶閥的性能得以提高。由于合成橡膠具有耐腐蝕、抗沖蝕、尺寸穩定、回彈性好、易于成形、成本低廉等特點，并可以根據不同的使用要求選擇不同性能的合成橡膠，以滿足蝶閥的使用工況條件。

由于聚四乙烯(PTFE)具有耐腐蝕性強、性能穩定、不易老化、摩擦系數低、易于成形、尺寸穩定，并且可以通過填充、添加適當的材料改善其綜合性能，得以強度更好、摩擦系數更低的蝶閥密封材料，克服了合成橡膠的局限性，因而以聚四乙烯為代表的高分子聚合材料及其填充改性材料，在蝶閥上得以廣泛的應用，從而使蝶閥的性能得以進一步的提高，制造出了溫度、壓力范圍更廣，密封性能可靠，使用壽命更長的蝶閥。

為了滿足高低溫度、強沖蝕、長壽命等工業應用的使用要求，金屬密封蝶閥得以很大的發展。隨著耐高溫、耐低溫、耐強腐蝕、耐強沖蝕、高強度合金材料在蝶閥中的應用，使金屬密封蝶閥在高低溫度、強沖蝕、長壽命等工業領域得以廣泛的應用，出現了大口徑(9~750mm)、高壓力(42.0MPa)、寬溫度范圍(-196~606℃)的蝶閥，從而使蝶閥的技術達到一個全新的水平。

蝶閥在完全開啟時，具有較小的流阻。當開啟在大約15°~70°之間時，又能進行靈敏的流量控制，因而在大口徑的調節領域，蝶閥的應用非常普遍。

由于蝶閥蝶板的運動帶有擦拭性，故大多數的蝶閥可用于帶懸浮固體顆粒的介質。依據密封件的強度，也可用于粉狀和顆粒狀介質。

蝶閥適用于流量調節。由于蝶閥在管中的壓力損失比較大，大約是閘閥的三倍，因此在選擇蝶閥時，應充分考慮管路系統受壓力損失的影響，還應考慮關閉時蝶板承受管路介質壓力的強度。此外，還須考慮在高溫下彈性閥座材料所承受工作溫度的限制。

蝶閥的結構長度和總體高度較小，開啟和關閉速度較快，且具有良好的流體控制特性。蝶閥的結構原理適合于制作大口徑閥門。當要求蝶閥作控制流量使用時，重要的是正確選擇蝶閥的規格和類型，使之能恰當地、有效地工作。

通常，在節流、調節控制與泥漿介質中，要求結構長度短、啟閉速度快、低壓截止(壓差小)，推薦選用蝶閥。在雙位調節、縮徑的通道、低噪聲、汽化現象、向大氣少量滲漏、具有磨蝕性介質時，可選用蝶閥。在特殊工況條件下節流調節，或要求密封嚴格、磨損嚴重、低溫(深冷)等工況條件下。http://www.outdoorfun.cn/
