重諾機械，斗式提升機是在垂直或接近垂直方向上連續提升物料的輸送機械。在帶或鏈等撓性牽引機構上，每隔一定間距均勻安裝若干個鋼質料斗來連續運輸物料。
斗式提升機用來運輸各種粉狀的、顆粒狀的和塊狀的物料，在陶及非金屬礦產加工生產中主要用來運輸粉狀和顆粒狀的原料。其優點是結構簡單，橫截面尺寸較小，占地面積少，從而使布置緊湊，提升高度大，一般為12～20m，*高可達30～60m，有良好的密封性，不易產生粉塵等。缺點是過載的敏感性大，撓性牽引構件（膠帶或鏈條）容易損壞。
一、構造和工作原理
斗式提升機在撓性牽引構件上，每隔一定間距用專用螺栓緊固著鋼質料斗，撓性牽引構件一般為膠帶或鏈條，頂部的傳動輪為主動輪，用聯軸器與減速器同電動機連接，底部的改向輪為從動輪，螺旋式拉緊裝置支在從動輪的軸承座上。全部運行部件均裝在機殼內，可防止操作時灰塵外逸，在機殼的適當部位裝有檢視門，便于檢修和觀察所用。
物料從底部的加料口加入，盛于料斗中的物料隨著料斗上升到一定高度，當料斗在提升機頂部改變運動方向時，物料在重力和離心力的作用下向外拋出，就從料斗中卸下。
斗式提升機組成：
1-傳動輪；2-撓性牽引構件；3-料斗；4-加料口；5-改向輪；6-機殼；7-卸料口
料斗的裝料方法有兩種，一種為掏取式，料斗在提升機底部掏取物料；另一種為流入式，物料直接流入料斗內。掏取式主要用于運輸粉末狀、粒狀和小塊狀的無磨損性或半磨損性的物料，當掏取這些物料時，不會產生很大的阻力，料斗可以有較高的運動速度，通常可取為0.8～2m/s。流入式用于運輸大塊和磨損性大的物料，流入式的料斗是一個接著一個密接布置，目的是防止物料在料斗之間撒落，料斗運動速度不得超過1m/s。
料斗的卸料方式有離心式、離心重力式和重力式三種，料斗以什么方式卸料，與卸料時物料的運動情況有關。
離心式卸料是利用離心力將物料從卸料口卸出。物料的提升速度要高，通常在1～2m/s左右。離心卸料要求料斗的距離要大些，以免砸傷料斗，此種卸料方式適用于粒度較小，流動性好，而磨蝕小的物料。
離心重力式卸料是利用離心力和重力的雙重作用卸料。物料的提升速度為0.6～0.8m/s。這種卸料方式適用于流動性不太好的粉狀料及潮濕物料。
重力式卸料是依靠物料本身的自重卸料。物料的提升速度較低，通常為0.4～0.6m/s。重力卸料時物料是沿前一個料斗的背部落下，所以料斗要緊密相接。這種卸料方式適宜提升塊度較大，磨蝕性強及易碎的物料。
料斗一般用A0鋼板沖壓而成，為了適應被輸送物料的不同掏取和投出特征，料斗分深斗和淺斗兩種。深斗的深度和容積都比較大，適用于輸送干燥、松散、易于投出的物料；淺斗的深度和容積較小，可用于輸送濕的、容易結塊、難于投出的物料。此外還有用于重力式卸料的具有引導側邊的料斗，稱為三角斗。三角斗是一種深斗。由于料斗的唇邊要掏取物料，容易磨損，故在料斗的唇邊鑲以耐磨扁鋼（除三角斗外）。
料斗的裝料方法：
（a）掏取式；（b）流入式
斗式提升機的卸料方式：
（a）離心式；（b）離心重力式；（c）重力式
料斗類型：
（a）深斗；（b）淺斗；（c）三角斗
料斗的規格和間距
斗式提升機的牽引構件有膠帶和鏈條兩種，D型提升機以膠帶為牽引構件，適用于無磨損性或半磨損性的散狀物料，物料的溫度一般不得超過60℃；HL型提升機的牽引構件為鍛造的環形鏈條，適用于無磨損性散狀物料，物料溫度可以較高。PL型提升機是一種裝有三角形料斗的提升機，采用板鏈為牽引構件，可用于輸送磨損性大的物料，物料溫度也可較高。
斗式提升機加料口的傾角有45°和60°兩種。對于潮濕和粘性物料，加料口傾角應采用60°，以保證物料能順利加入。但是，傾角增大，提升機的有效輸送高度要減少。
二、主要參數的確定
1.輸送能力
斗式提升機的輸送能力
非金屬礦產加工機械設備
式中Q——輸送能力（t/h）；
K——加料不均勻系數，可取K＝0.6～0.8；
φ——料斗的填充系數；
ρ——物料的容積密度（kg/m3）；
i0——料斗容積（m3）；
a——料斗間距；
v——提升速度（m/s）。
2.提升速度
提升速度取決于物料的狀況及卸料的方式。離心式卸料速度*高，重力式卸料速度*低，離心重力式的速度在兩者之間。其運行速度v常按下式選取：式中D——主動輪之直徑。
在低速情況下，v＝0.5～0.8m/s，而在高速情況下，一般為1～2m/s，對于粒度大小不同的物料，提升機的運行速度常可采用不同的數值，如下列數據：
當物料粒徑d≤40mm,vmax≤2.5m/s；
當物料粒徑d≈50mm,vmax≤2m/s；
當物料粒徑d＝50～70mm,vmax≤1.55m/s；
當物料粒徑更大時，vmax≤1.25m/s。
3.功率
斗式提升機所需的驅動功率決定于料斗運行時所克服的阻力，其中包括：
（1）提升物料的阻力；
（2）運行部分的阻力；
（3）料斗掏料時所產生的阻力，此項阻力較復雜，只能通過實踐確定。斗式提升機所需的電動機功率，可以近似地按下式求出：
式中Q——斗式提升機的生產能力（t/h）；
H——提升機高度；
q0——牽引構件和料斗的每米長度質量（kg/m）,q＝k3Q；
v——牽引構件的運動速度（m/s）；
k2k3——系數，查表9-19；
η——傳動裝置總效率，一般取η＝0.90；
k′——功率儲備系數，當H＜10m時，k′＝1.45,10m＜H＜20m時，k′＝1.25,H＞20m時，k′＝1.25；
N——電動機功率（kW）。
三、使用
進行斗式提升機的設計或選型時，除應根據需要的輸送量確定料斗的尺寸外，還要按物料中*大顆粒的尺寸校驗料斗口部的尺寸。為了使物料能順利地裝入料斗，應滿足下面的條件：
式中B——料斗口部的寬度；
m——系數，根據物料的粒度組成而定，當物料中*大顆粒的體積分?jǐn)?shù)為10%～25%時，取m＝2.25，當體積分?jǐn)?shù)為50%以上，取m＝4.25～4.75；
dmax——物料中*大顆粒的直徑。
斗式提升機是分成各個部件在現場進行安裝的，安裝次序是先安裝機殼和傳動裝置，后裝料斗和牽引構件。機殼必須按照制造廠的印記或編號從下到上依次安裝。用膠帶作牽引構件的提升機，裝配料斗時嚴格按照圖紙上的尺寸在膠帶上畫出為固定料斗用的孔線，然后沖孔裝配，裝配時不能超出圖紙所容許的偏差，以保證料斗有正確的間距和配置。料斗裝于提升機內不應有偏斜而碰擊機殼的現象發生。安裝完畢后，往各潤滑系統加注必要的潤滑油，即可進行為時兩小時的無載荷試車，試車結束并認為合格后，應進行為時16小時的負荷試運轉。
向斗式提升機加料應均勻，不得加料過多，以免被物料堵塞。提升機應在空載下起動，為此，停止運行前，必須待機內全部物料卸出后方可停車。

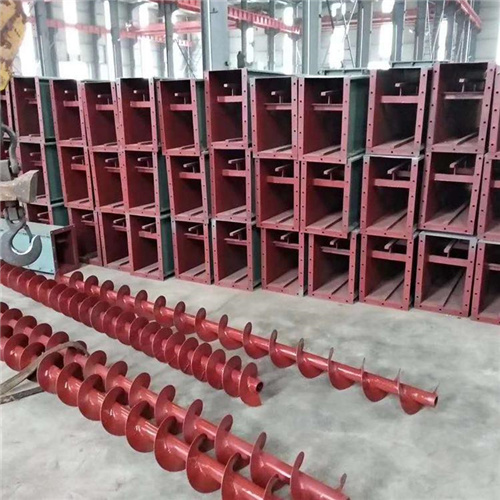

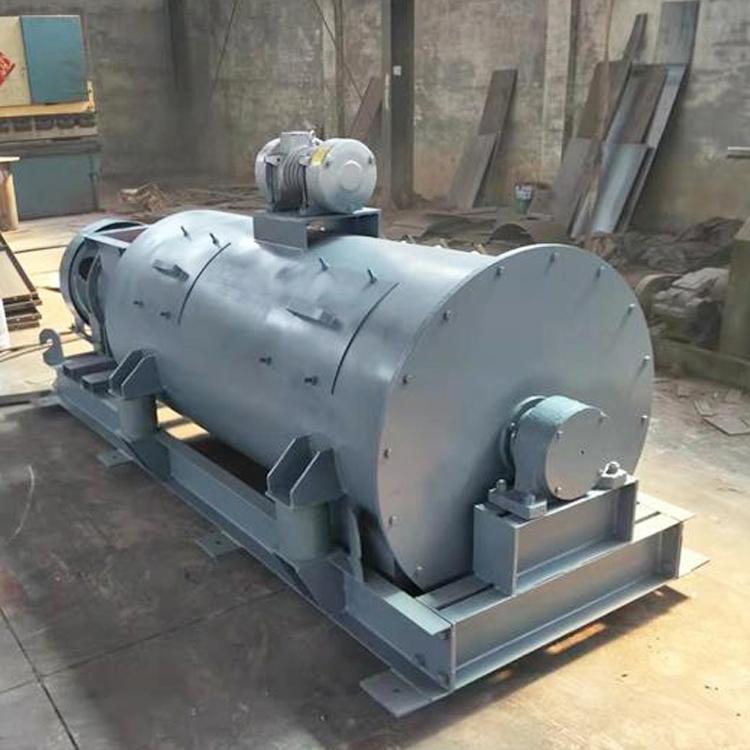

滄州重諾機械制造有限公司主要生產除塵設備、輸灰輸送設備、廢氣處理設備、脫硫設備、各類粉塵加濕機、螺旋輸送機、斗式提升機、空氣輸送斜槽、卸料器、各種閥門、電捕焦油器、脫硫脫硝煙氣擋板門等配套設備。精良的設備，雄厚的技術力量，先進的生產工藝，豐富的設計生產經驗，健全的管理及完善的 ISO 質量保證體系，齊備的檢測手段，可以為您提供高質量的產品和服務。我廠可根據物料特性選擇定制螺旋輸送設備，詳情關注：http://www.outdoorfun.cn/
